Kavitation Pumpe – hinter diesen beiden Begriffen verbirgt sich eines der häufigsten Betriebsprobleme in der Pumpentechnik. Kavitation verursacht Lärm, Leistungsverlust und kostspielige Schäden. Die gute Nachricht: Wer die Ursachen kennt, kann das Risiko deutlich senken.
Wie entsteht Kavitation Pumpe?
Sinkt der Druck in der Strömung unter den Dampfdruck der Förderflüssigkeit, bilden sich kleine Dampfblasen. Gelangen diese in Zonen mit höherem Druck, fallen sie schlagartig in sich zusammen. Die entstehenden Druckspitzen treffen auf Laufrad und Gehäuse und tragen Material ab, meist am Laufradeintritt.
Entscheidend ist der NPSH-Wert: Der Wert der Anlage (NPSHa) muss immer höher sein als der von der Pumpe benötigte Wert (NPSHr). Mehr zum physikalischen Hintergrund finden Sie bei Wikipedia zur Kavitation.
Die 5 häufigsten Ursachen
- Zu geringer Zulaufdruck oder zu hohe Saughöhe
- Verengte oder verschmutzte Saugleitungen, verstopfte Filter, teilgeschlossene Armaturen
- Zu hohe Medientemperatur, da der Dampfdruck mit der Temperatur steigt
- Betrieb abseits des Bestpunkts, etwa in extremer Teil- oder Überlast
- Falsch dimensionierte Pumpe oder Lufteintrag in die Saugleitung
Kavitation Pumpe erkennen: typische Anzeichen
Eine Pumpe mit Kavitation verrät sich meist früh:
- Knattern oder Rattern, als würde Kies gefördert
- Erhöhte Vibrationen am Pumpenaggregat
- Schwankender Druck, sinkende Förderhöhe oder abfallender Förderstrom
- Auffällige Stromaufnahme oder steigende Lagertemperatur
Solche Signale sollten Sie nicht ignorieren. Je früher Sie reagieren, desto geringer fallen die Folgeschäden aus.
Welche Schäden verursacht Kavitation?

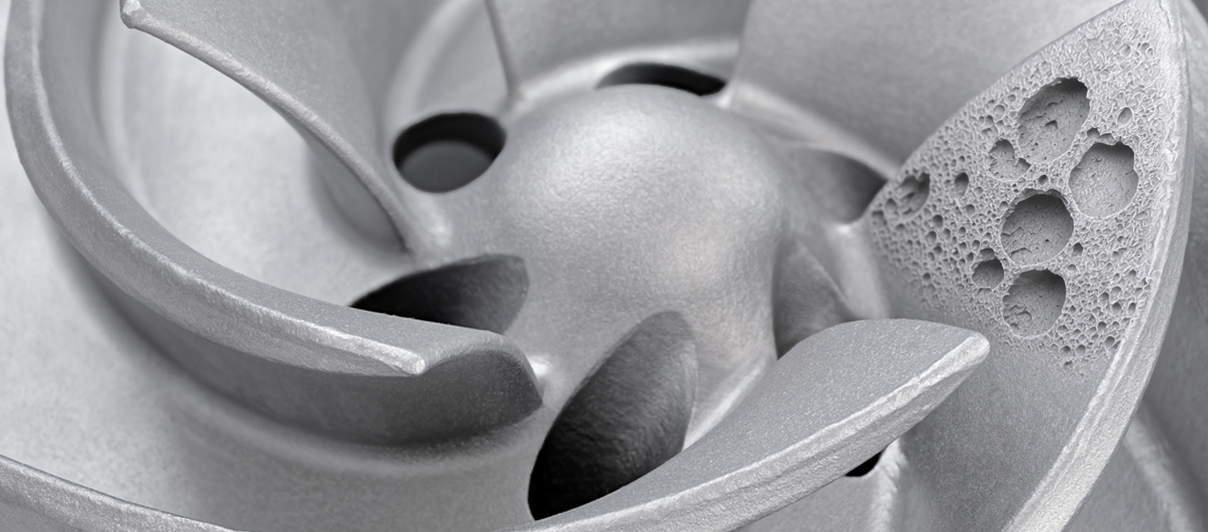

Laufrad: Die Oberfläche wird rau, porös oder schwammartig (Lochfraß). Es kommt zu Unwucht und Wirkungsgradverlust.
Gehäuse: Besonders Saugstutzen und Spiralgehäuse werden durch Erosion abgetragen.
Dichtungen und Lager: Vibrationen belasten Gleitringdichtungen und Wälzlager. Leckagen und Lagerausfälle sind die Folge.
Kavitation Pumpe vermeiden: wirksame Gegenmaßnahmen
Betriebsbedingungen optimieren
- Zulaufhöhe erhöhen oder Vordruck sicherstellen
- Saugleitungen kurz, ausreichend dimensioniert und frei von Verengungen halten
- Filter und Siebe regelmäßig reinigen
- Medientemperatur senken, wo möglich
- Pumpe nahe dem Bestpunkt betreiben, zum Beispiel mit Drehzahlregelung per Frequenzumrichter
Technische Anpassungen
- Laufrad mit günstigerem NPSH-Verhalten oder Vorsatzläufer (Inducer) einsetzen
- Pumpe neu auslegen oder austauschen, wenn sie dauerhaft falsch dimensioniert ist
- Kavitationsbeständige Werkstoffe für Laufrad und Gehäuse wählen
Eine regelmäßige Wartung mit Funktionstest und Protokoll deckt Veränderungen frühzeitig auf. Fachliche Hintergründe zur Pumpenauslegung bietet auch das Hydraulic Institute.
Fazit: Kavitation Pumpe früh erkennen und gezielt gegensteuern
Kavitation lässt sich in den meisten Fällen vermeiden, wenn Auslegung, Zulaufbedingungen und Betriebspunkt stimmen. Die Servicepartner der Pumpenallianz Nord prüfen Ihre Anlage vor Ort, analysieren die Ursachen und setzen passende Maßnahmen um, von der Wartung Ihrer Anlagen über Reparatur & Service bis zur Planung und zum Austausch kompletter Systeme.
Vermuten Sie Kavitation an Ihrer Pumpe? Sprechen Sie uns an. Wir beraten Sie gern und finden die passende Lösung.
