Pumpenkennlinie verstehen: Das ist die Grundlage für jeden wirtschaftlichen Pumpenbetrieb. Wer weiß, wie Förderhöhe, Fördermenge und Wirkungsgrad zusammenhängen, spart Energie, schont die Technik und vermeidet teure Ausfälle.
Pumpenkennlinie verstehen: Was zeigt das Diagramm?
Die Kennlinie beschreibt, wie sich eine Kreiselpumpe bei wechselnden Bedingungen verhält. Im Diagramm finden Sie meist drei Größen:
- Fördermenge Q (m³/h) auf der waagerechten Achse
- Förderhöhe H (m) auf der senkrechten Achse
- Wirkungsgrad η (%) als eigene Kurve
Je mehr die Pumpe fördert, desto geringer wird die Förderhöhe. Der Wirkungsgrad steigt zunächst, erreicht ein Maximum und fällt danach wieder ab.

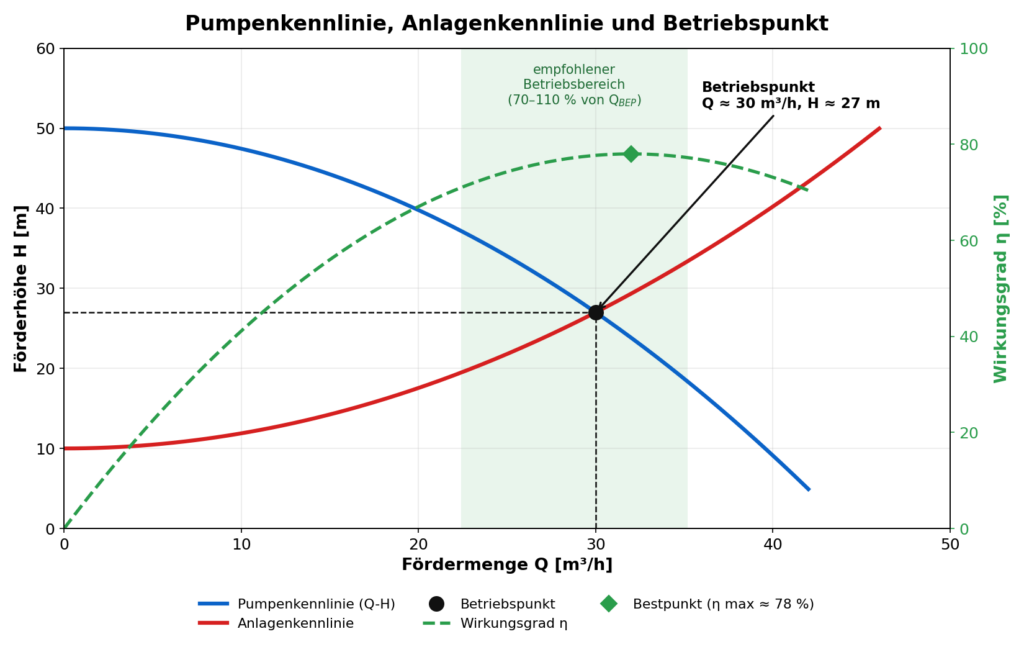

Der Betriebspunkt: Wo Pumpe und Anlage sich treffen
Der Betriebspunkt liegt dort, wo die Pumpenkennlinie die Anlagenkennlinie schneidet. Die Anlagenkennlinie zeigt, welchen Widerstand Rohrleitungen, Armaturen und Höhenunterschiede erzeugen.
Dieser Schnittpunkt bestimmt, welche Menge die Pumpe bei welcher Förderhöhe tatsächlich liefert. Ändert sich die Anlage, etwa durch Ablagerungen oder ein teilgeschlossenes Ventil, wandert auch der Betriebspunkt.
In 5 Schritten zum optimalen Betriebspunkt
Pumpenkennlinie verstehen gelingt Schritt für Schritt:
- Bedarf ermitteln: Welche Fördermenge und Förderhöhe braucht die Anlage wirklich?
- Anlagenkennlinie bestimmen: Rohrlängen, Durchmesser, Armaturen und Höhenunterschied erfassen.
- Herstellerdaten prüfen: Datenblatt und Kennfeld der Pumpe heranziehen.
- Bestpunkt abgleichen: Der Betriebspunkt sollte nahe dem besten Wirkungsgrad liegen, idealerweise zwischen 70 und 110 Prozent der Bestpunkt-Fördermenge.
- Messen und dokumentieren: Druck, Durchfluss und Stromaufnahme im laufenden Betrieb kontrollieren.
Für Abnahmemessungen gilt die DIN EN ISO 9906 als Referenz.
Pumpenkennlinie verstehen heißt Fehlbetrieb erkennen
Liegt der Betriebspunkt weit vom Bestpunkt entfernt, drohen Probleme:
- Teillast: Erwärmung, Vibrationen, erhöhter Lagerverschleiß
- Überlast: Kavitation, Geräusche, Überlastung des Motors
- Dauerhaft falsche Auslegung: hoher Stromverbrauch, kurze Wartungsintervalle
Wirksame Gegenmaßnahmen sind Drehzahlregelung per Frequenzumrichter, ein angepasster Laufraddurchmesser oder der Austausch gegen eine passend dimensionierte Pumpe. Drosselventile vernichten dagegen nur Energie. Weitere Hinweise zur Energieeffizienz bietet die Deutsche Energie-Agentur (dena).
